Zuhause Aluminiumoxidkeramik Alumina Substrates/Plates/Sheets

Aluminiumoxid-metallisiertes Substrat, Keramiksubstrat, DBC-DPC-verarbeitet

Kategorien
Heiße Produkte

metallisiertes Aluminiumoxid-Keramiksubstrat
Aluminiumoxid-metallisiertes Substrat, Keramiksubstrat, DBC-DPC-verarbeitet Aluminiumoxid-metallisiertes Substrat, Keramiksubstrat, DBC-DPC-verarbeitet Aluminiumoxid-metallisiertes Substrat, Keramiksubstrat, DBC-DPC-verarbeitet Aluminiumoxid-metallisiertes Substrat, Keramiksubstrat, DBC-DPC-verarbeitet

Aluminiumoxid-metallisiertes Substrat, Keramiksubstrat, DBC-DPC-verarbeitet

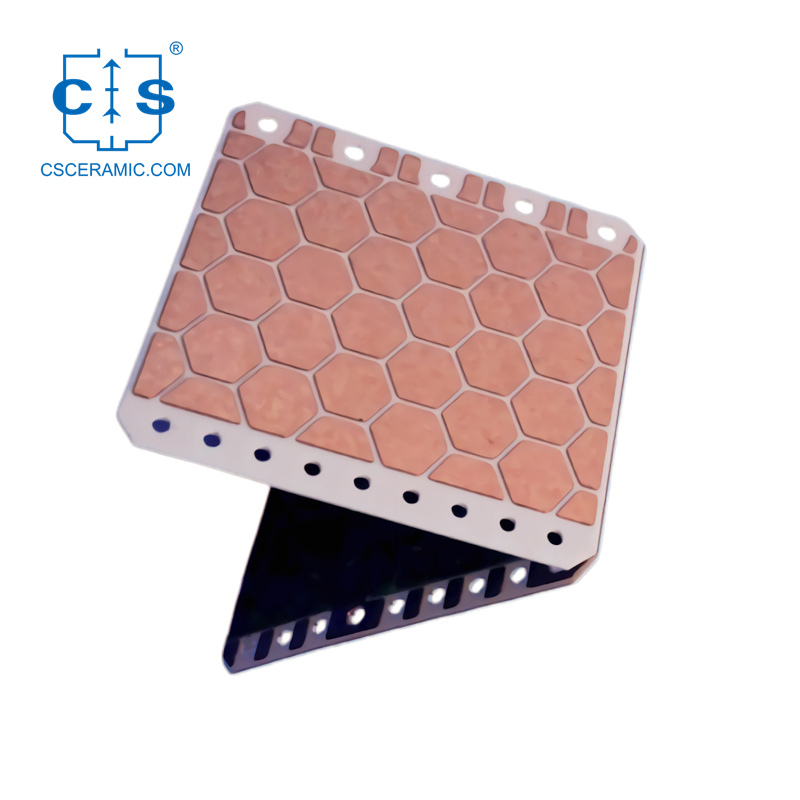

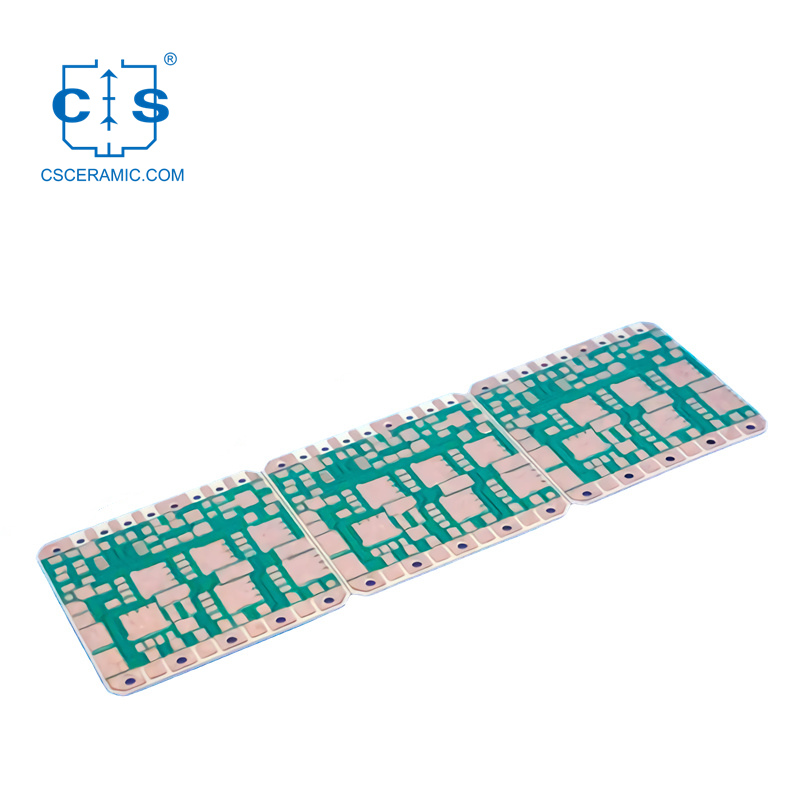

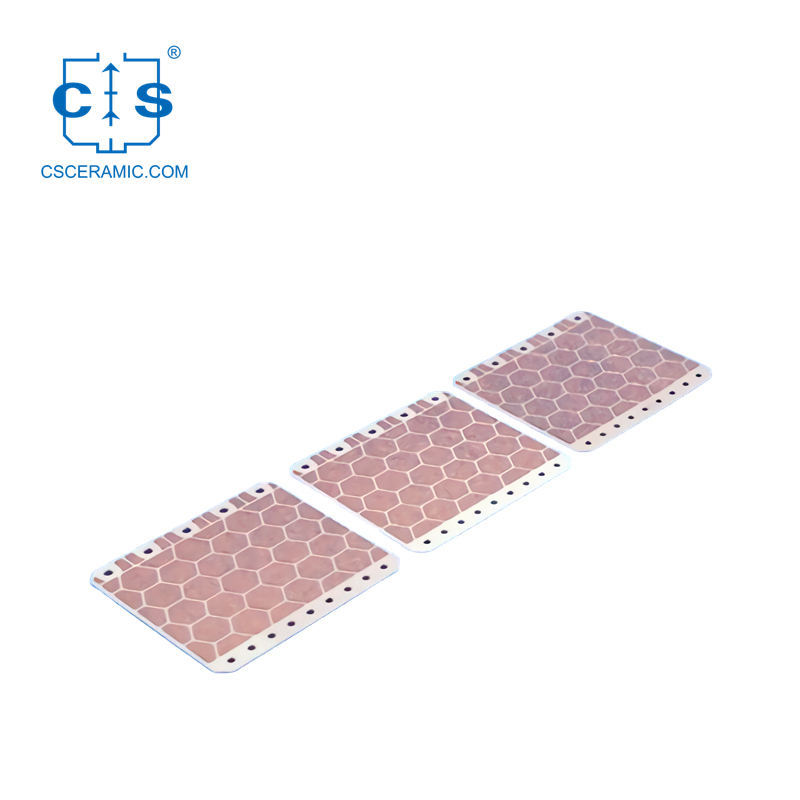

Metallisierte Aluminiumoxid-Keramiksubstrate sind kupferkaschierte Keramikplatten mit elektrischer Leitfähigkeit, Wärmeleitfähigkeit und hohen Isolationseigenschaften, die durch Metallisieren von Aluminiumoxid-Keramiksubstraten mit Kupfer gebildet werden.

  • Art.-Nr. :

    CS-DBC-C001

  • Material : Alumina ceramic

Kontaktieren Sie mich jetzt Katalog
  • Beschreibung
Vorteile von metallisiertem Aluminiumoxidsubstrat


1. Der Wärmeausdehnungskoeffizient von DBC DPC-Aluminiumoxid-metallisierten Substraten liegt nahe an dem von Siliziumchips, wodurch Übergangsschichten wie Mo-Blätter überflüssig werden und dadurch die Material- und Verarbeitungskosten gesenkt werden.

2. DBC DPC-Aluminiumoxid-Keramiksubstrate reduzieren die Anzahl der Lötschichten, vereinfachen Verpackung und Montage, verringern den Wärmewiderstand, minimieren Hohlräume und erhöhen die Produktausbeute.

3. Metallisierte Aluminiumoxid-Keramiksubstrate weisen eine hervorragende Wärmeleitfähigkeit und eine hohe Strombelastbarkeit auf, was eine kompakte Chip-Packung ermöglicht, die Leistungsdichte deutlich erhöht und die Zuverlässigkeit von Systemen und Geräten verbessert.


Anwendungen von metallisierten Aluminiumoxidsubstraten

Metallisierte Aluminiumoxidsubstrate können in der Automobilelektronik, der Luft- und Raumfahrt, Solarpanel-Arrays, Kommunikationsgeräten, Lasergeräten und anderen Bereichen eingesetzt werden.

Es dient nicht nur als Trägerplatte zur Aufnahme von Bauteilen, sondern fungiert auch als Wärmeableitungs- und Isolationsmaterial. Darüber hinaus ermöglichen sie die Verbindung von Schaltkreisen zwischen den Schichten und erzielen so eine hervorragende elektrische Leistung. Sie werden häufig in der Automobilelektronik, Sensoren, Leistungsmodulen, Hochfrequenz-Schaltnetzteilen, Relais, Kommunikationsmodulen, LED-Modulen und anderen Anwendungen eingesetzt.


Größentabelle für metallisiertes Aluminiumoxidsubstrat


Aluminiumoxid-metallisiertes Substrat, rechteckig
Artikel-Nr. Länge (mm) Breite (mm) Dicke (mm) Dicke der Kupferfolie (mm) Kupferbeschichtungsdicke (mm) Reinheit (%)
CS-DBC-C001 10 5 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C002 18 11 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C003 20 15 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C004 28 9 0,635 0,1-0,6 0,075–0,1 96-99,7
CS-DBC-C005 32 24 0,55 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C006 55 30 6 0,1-0,6 0,035 96
CS-DBC-C007 70 52 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C008 84 35 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C009 103 90 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C010 127 105 2 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C011 156 84 3 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C012 178 138 5 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C013 188 138 4.6 0,1-0,6 0,075-0,1 96-99,7


Aluminiumoxid-metallisiertes Substrat, quadratisch
Artikel-Nr. Länge (mm) Breite (mm) Dicke (mm) Dicke der Kupferfolie (mm) Kupferbeschichtungsdicke (mm) Reinheit (%)
CS-DBC-Z001 10 10 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z002 15 15 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z003 18 18 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z004 25 25 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z005 31,5 31,5 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z006 33 33 0,76 0,1–0,6 0,075-0,1 96-99,7
CS-DBC-Z007 40 40 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z008 60 60 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z009 72 72 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z010 100 100 3 0,1–0,6 0,075-0,1 96-99,7
CS-DBC-Z011 127 127 1 0,1-0,6 0,035 99,7
CS-DBC-Z012 138 138 5 0,1-0,6 0,075-0,1 96-99,7


Gebrauchsanweisung


1. Metallisierte Aluminiumoxid-Keramiksubstrate sollten einer längeren Einwirkung von Umgebungen mit hohen Temperaturen und dem Kontakt mit organischen Lösungsmitteln vermieden werden, um Leistungseinbußen zu verhindern.

2. Überprüfen Sie vor der Verwendung die Oberfläche des Substrats auf Kratzer, Risse oder andere Mängel und verwenden Sie es erst, nachdem Sie seine Unversehrtheit bestätigt haben.

3. Stellen Sie sicher, dass das Substrat aus metallisierter Aluminiumoxidkeramik ordnungsgemäß an die Stromquelle angeschlossen und geerdet ist, um elektrostatische Schäden am Substrat zu verhindern.


Wir widmen uns der Lieferung leistungsstarker metallisierter Aluminiumoxidsubstrate, die genau auf Ihre Bedürfnisse zugeschnitten sind. Unser engagiertes Team garantiert die sorgfältige Einhaltung Ihrer Anweisungen mit dem Ziel, die Erwartungen der Kunden zu übertreffen. Darüber hinaus bieten wir die Flexibilität maßgeschneiderter Größen, um Ihren individuellen Anforderungen gerecht zu werden.

Bitte geben Sie die erforderlichen Parameter an, einschließlich der Zeichnung der Substratabmessungen, der PCB-Designzeichnung (falls kein Ätzen erforderlich ist), des Metallmaterials, der Anzahl der Schichten und der Dicke.
