SOI-Wafer

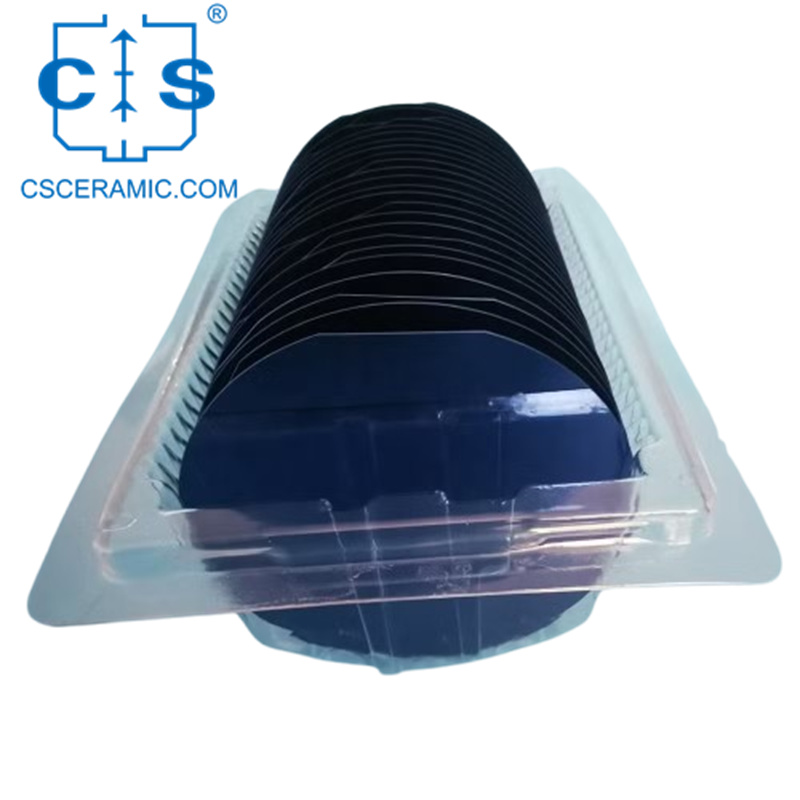

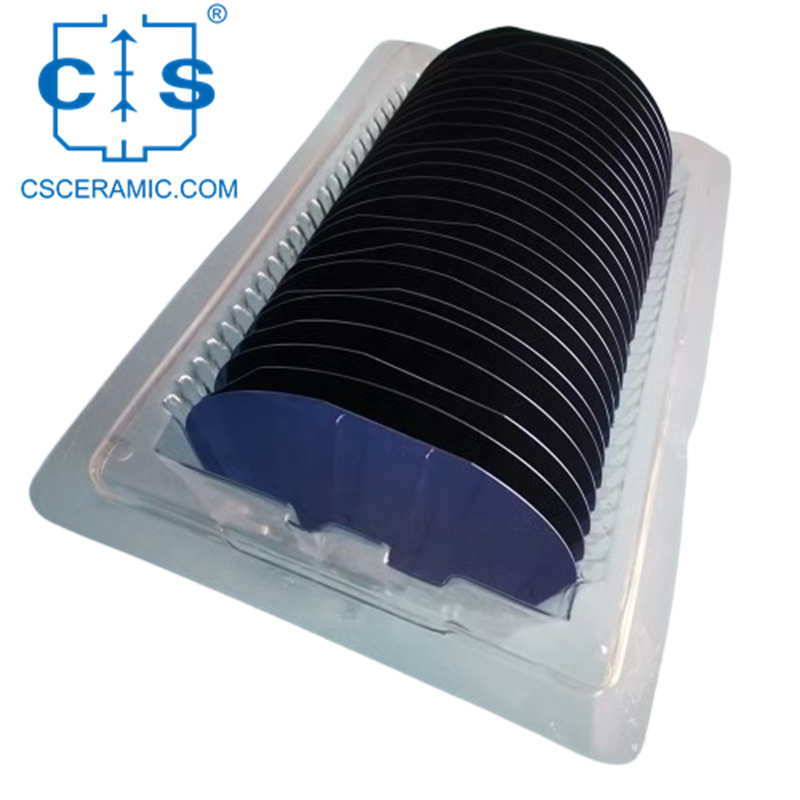

Hochgeschwindigkeits-SOI-Wafer, Silizium-auf-Isolator mit geringem Stromverbrauch für ICs und MEMS Hochgeschwindigkeits-SOI-Wafer, Silizium-auf-Isolator mit geringem Stromverbrauch für ICs und MEMS

Hochgeschwindigkeits-SOI-Wafer, Silizium-auf-Isolator mit geringem Stromverbrauch für ICs und MEMS

SOI-Wafer, Silizium-auf-Isolator-Wafer, bei denen eine dünne Siliziumschicht auf einem isolierenden Substrat sitzt, ermöglichen einen Hochgeschwindigkeitsbetrieb mit geringem Stromverbrauch, indem sie die Kapazität und den Leckstrom reduzieren und die Schaltgeschwindigkeiten erhöhen. Sie sind in der Mikroelektronik weit verbreitet und kommen in der Photonik und MEMS.
  • Art.-Nr. :

    CS-SOI-GP1001
  • Material : SiC

  • Beschreibung

Eigenschaften von SiC Siliziumkarbid-SOI-Wafern



  1. Verbesserte Betriebsgeschwindigkeit:
    • Auf SOI-Wafern aufgebaute Schaltkreise bieten bei bestimmten Spannungen eine 30 % höhere Betriebsgeschwindigkeit im Vergleich zu Schaltkreisen auf herkömmlichen Siliziumsubstraten. Diese erhebliche Steigerung steigert die Leistung von Mikroprozessoren und anderen Geräten erheblich und entspricht den Anforderungen nach höheren Geschwindigkeiten in der fortgeschrittenen Elektronik.
  2. Reduzierter Energieverbrauch:
    • SOI-Wafer tragen zu einer erheblichen Reduzierung des Energieverlusts um 30–70 % bei und eignen sich daher ideal für Anwendungen, bei denen die Energieeffizienz im Vordergrund steht. Diese Fähigkeit zur Energieeinsparung ist besonders in energieintensiven Sektoren wertvoll und sorgt für einen nachhaltigeren Betrieb.
  3. Verbesserte Betriebshaltbarkeit:
    • SOI-Materialien können Temperaturen von 350 °C bis 500 °C standhaltenund weist eine außergewöhnliche thermische Stabilität auf. Diese Robustheit ist entscheidend für Geräte, die in rauen Umgebungen zuverlässig funktionieren und eine unterbrechungsfreie Leistung unter extremen Bedingungen gewährleisten müssen.
  4. Kleinere Packungsgröße:
    • SOI-Wafer bedienen die wachsende Nachfrage nach kleineren IC-Gehäusen und ermöglichen es IC-Herstellern, dem Trend der Miniaturisierung gerecht zu werden. Diese Größenreduzierung unterstützt nicht nur die Entwicklung kompakterer Geräte, sondern steht auch im Einklang mit dem Bestreben der Branche nach mehr Integration und Effizienz.



Anwendungen von SiC Siliziumkarbid-SOI-Wafern



  1. Hochgeschwindigkeits-Integrierte Schaltkreise:
    • SOI-Wafer ermöglichen die Erstellung von integrierten Hochgeschwindigkeitsschaltkreisen , die für eine schnelle Datenverarbeitung optimiert sind. Sie eignen sich ideal für Anwendungen, die eine ultraschnelle Leistung erfordern, wie z. B. Rechenzentren, Hochfrequenzhandelssysteme und fortgeschrittene Computerplattformen.
  2. Integrierte Hochtemperaturschaltkreise:
    • Mit ihrer Fähigkeit, bei erhöhten Temperaturen zu arbeiten, eignen sich SOI-Wafer perfekt für integrierte Hochtemperaturschaltkreise. Dies macht sie in Branchen wie der Automobilindustrie, der Luft- und Raumfahrt sowie der Öl- und Gasindustrie von entscheidender Bedeutung, wo Geräte unter extremen thermischen Bedingungen zuverlässig funktionieren müssen.
  3. Integrierte Schaltkreise mit geringem Stromverbrauch:
    • SOI-Wafer unterstützen die Entwicklung von integrierten Schaltkreisen mit geringem Stromverbrauch, die für Geräte im IoT (Internet der Dinge), tragbare Technologie und < von entscheidender Bedeutung sind 141Mobile Computing Branchen. Ihr energieeffizientes Design trägt dazu bei, die Batterielebensdauer zu verlängern und den Gesamtstromverbrauch zu senken.
  4. Integrierte Niederspannungsschaltkreise:
    • Diese Wafer sind auf integrierte Niederspannungsschaltkreise zugeschnittenDadurch eignen sie sich für Anwendungen, die niedrige Versorgungsspannungen erfordern. Sie sind in eingebetteten Systemen, Sensornetzwerken und tragbaren Elektronikgeräten von Vorteil und gewährleisten eine effiziente Leistung auch bei begrenzten Stromquellen.
  5. Mikrowellengeräte und Leistungsgeräte:
    • SOI-Wafer bieten überlegene Leistung in Mikrowellengeräten und Leistungsgeräten. Sie sind für drahtlose Kommunikation, Radarsysteme und Energieverwaltungslösungen unerlässlich und sorgen für hohe Effizienz und Zuverlässigkeit in Hochfrequenz- und Hochleistungsanwendungen.
  6. MEMS (Mikroelektromechanische Systeme):
    • Durch den Einsatz von SOI-Wafern können MEMS mit erhöhter Präzision und Zuverlässigkeit entworfen werden. Sie sind von zentraler Bedeutung in medizinischen Geräten, Automobilsensoren und Unterhaltungselektronik und ermöglichen innovative Funktionalitäten und verbesserte Leistung in miniaturisierten Systemen.





Größentabelle von SiC-Siliziumkarbid-SOI-Wafern

Bitte geben Sie Zeichnungs- und Parameteranforderungen für die Anpassung an.


Artikelnr. Wafer-Durchmesser(μm) Geräteschichtdicke(μm) Dicke des vergrabenen thermischen Oxids (μmï¼ Behandeln Sie die Waferdicke (μm)
CS-SOI-GP1001 50 ± 25 μm 0,1–300 μm 50nm(500Ã)~15μm 100μm
CS-SOI-GP1002 75 ± 25 μm
CS-SOI-GP1003 100 ± 25 μm
CS-SOI-GP1004 125 ± 25 μm
CS-SOI-GP1005 150 ± 25 μm
CS-SOI-GP1006 200 ± 25 μm
